Регуляторы давления РД-3М
Регулятор РД-3М является управляющим устройством и предназначен для работы в комплекте с исполнительными устройствами (гидравлическими клапанами и регуляторами) и вспомогательными устройствами (импульсными клапанами ИК-25, ИК-3/10 и др.) для регулирования давления, расхода, уровня и перепада давлений жидких неагрессивных к материалам деталей регулятора сред на объектах теплоснабжения, водоснабжения, насосных станциях, ЦТП и других технологических объектах.В комплекте с исполнительными устройствами РД-3М предназначен также для выполнения функции защиты (рассечки тепловых сетей на гидравлически изолированные зоны) при аварийном нарушении гидравлических режимов.
Схемы автоматизации насосных станций с пьезометрическими графиками давления
Регулятор выпускается в двух исполнениях:
- в односильфонном исполнении – применяется как регулятор давления на подающем или обратном трубопроводе, а также как регулятор уровня в открытых емкостях (по давлению)
- в трехсильфонном исполнении – применяется как регулятор давления, перепада давлений, расхода на трубопроводах и уровня в закрытых емкостях (по перепаду давлений)
Конструктивные особенности
В приборе РД-3М успешно произведена модернизация узла управляющего клапана. Введена резьбовая посадка клапана по аналогии с прибором РД-3А и изменен крепеж стакана фильтра, в результате чего значительно улучшились эксплуатационные свойства изделия.
Технические характеристики
| Регулируемая и регулирующая среда | Сетевая вода в системах теплоснабжения и водоснабжения | |||
|---|---|---|---|---|
| Условное давление, Ру, МПа: | 1,6 | |||
| Температура: регулируемой среды, °С регулирующей среды, °С | до 180 до 150 | |||
| Пределы настройки, МПа | 0,01 – 0,1 | 0,06 – 0,25 | 0,1 – 0,6 | 0,4 – 1,6 |
| Зона нечувствительности: давления, перепада давлений, % от верхнего предела настройки уровня, мм вод, ст | до 2,5 до 40 | |||
| Зона пропорциональности: давления, перепада давлений, % от верхнего предела настройки уровня, мм вод, ст | до 25 до 400 | |||
| Закон регулирования | пропорциональный | |||
| Габаритные размеры, мм | 500x245x175 | |||
| Масса, кг | не более 9 | |||
Положение и способ монтажа
Регулятор устанавливается в вертикальном положении, прикрепляется к стене или стойке вблизи от исполнительного устройства с учетом удобства обслуживания и наименьшей длины соединительных линий. В точке отбора импульсов на трубопроводе объекта регулирования, а также в точках забора и возврата рабочей среды, должна устанавливаться запорная арматура (запорный вентиль, кран шаровый и др.). Монтаж прибора производится над исполнительным устройством, но не выше 1 метра.
Гарантии
Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года. Срок службы – не менее 10 лет. Наработка на отказ - 100000 часов.
Преимущества регуляторов РД-3М
- работа под действием рабочей среды, без каких-либо посторонних источников энергии
- широкий диапазон настройки (0,01 – 1,6 МПа)
- обеспечение точной работы и повышение чувствительности регулирующих клапанов больших диаметров условного прохода
- ремонтопригодность, возможность послегарантийного обслуживания
Принцип работы
Принцип действия регулятора основан на перенаправлении потока рабочей среды, проходящей через основание регулятора, для подачи или сброса управляющего давления в рабочей камере гидропривода исполнительного устройства. Перенаправление потока рабочей среды происходит за счет перемещений управляющего клапана РД-3М, который открывает и закрывает соответствующие проходные отверстия регулятора. Движение управляющему клапану передается через чувствительный элемент – сильфон или группу сильфонов. Перемещения чувствительного элемента происходят при нарушении равновесия между усилием настроечной пружины и силой импульсного (измеряемого) давления на контрольном участке трубопровода, действующего на сильфон или группу сильфонов.
РД-3М – исполнение односильфонное
РД-3М – исполнение трехсильфонное
Устройство регулятора РД-3М
1 – фильтр, 2 – стакан, 3 – клапан управляющий, 4 – основание, 5 – штуцер Рупр, 6 – штуцер Рраб, 7 – сильфон или группа сильфонов, 8 – камера импульсная, 9 – штуцер Римп(изм), 10 – пружина настроечная, 11 – винт настроечный.
Схема подключения регулятора РД-3М
- Римп(изм) – Импульсное (измеряемое) давление среды на контрольном участке трубопровода
- Рраб – Рабочее давление среды во вспомогательном трубопроводе
- Рупр – Управляющее давление среды на исполнительное устройство (РК, УРРД, ИК-25, ИК-3/10 и др.)
- Рс – Сброс давления
Импульсная камера с управляющим клапанком Регулятора РД-3М (модернизированного) в трехсильфонном исполнении

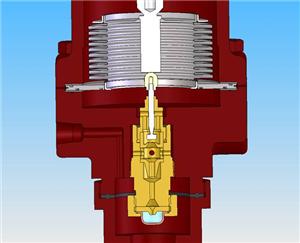

Импульсная камера с управляющим клапанком Регулятора РД-3М (модернизированного) в односильфонном исполнении
Регулятор РД-3М (модернизированный) в трехсильфонном исполнении в разрезе
Регулятор РД-3М (модернизированный) в односильфонном исполнении в разрезе
