Регуляторы давления и перепада давлений универсальные УРРД «после себя» (нормально-открытые)

Назначение

Регуляторы давления и перепада давлений универсальные УРРД® предназначены для автоматического поддержания постоянного давления, перепада давлений неагрессивных к материалам деталей регуляторов сред на вводах жилых, общественных, промышленных зданий, объектах теплоснабжения, водоснабжения, насосных станциях, тепловых пунктах и других технологических объектах.

Регуляторы УРРД® также могут быть использованы как исполнительные устройства, управляемые приборами РД-3М, ПТ-1-1 и другими гидравлическими регуляторами.

Регуляторы УРРД® выпускаются в двух комплектациях:

Исполнение регуляторов УРРД®:

Пределы настройки, МПа 0,01 – 0,07 0,05 – 0,3 0,1 – 0,6 / 0,3-1,2
Цвет пружины Синий Желтый Красный

Габаритные размеры, исполнение, масса, диаметры условных проходов, условная пропускная способность Kvу

Исполнения односедельное двухседельное
Диаметр условного прохода Ду, мм 15 20 25 32 40 50 65 80 100 125 150 200 100 150
Условная пропускная способность Кvу, м3 4 6,3 8 16 20 32 50 80 100 130 170 250 100 250
Тип соединения Фланцевое по ГОСТ 15812
Условное давление Ру, МПа 1,6; 2,5
Регулируемая среда Вода, 50% водный раствор этиленгликоля; (жидкие нефтепродукты, топлива и масла – под заказ)
Температура регулируемой среды, °С До 150
Высота, мм 360 380 410 430 600 620 650 680 710 740 770 800 735 835
Строительная длина, мм 130 150 160 180 200 230 290 310 350 400 480 600 350 480
Масса (без монтажных частей), кг 9 10 12 13 16 19 28 28 45 70 115 140 108 130

Гарантии

Гарантийный срок эксплуатации – 18 месяцев.

Срок консервации – 5 лет. Срок службы – не менее 10 лет. Наработка на отказ -100000 часов.

Особенности регуляторов УРРД®

Принцип работы

Принцип действия регулятора основан на уравновешивании силы, создаваемой давлением или разностью давлений регулируемой среды на чувствительный элемент – мембрану, силой упругой деформации пружины сжатия. Возникшее при этом усилие на мембране через шток передается на затвор. Заданное значение регулируемого параметра (давления, перепада давлений, расхода) определяется усилием настроечной пружины. При отклонении параметра от заданного значения равновесие сил, действующих на мембрану, нарушается, что приводит к перемещению затвора в нужную сторону и поддержанию регулируемой величины в заданных пределах. При перемещении затвора изменяется площадь сечения проходного отверстия и, соответственно, давление (перепад давлений, расход) регулируемой среды, проходящей через регулятор.

Материалы основных деталей регулятора

УРРД® односедельный Ду 15-32


УРРД® односедельный Ду40-80


УРРД® односедельный Ду 50-200 разгруженный


УРРД® двухседельный Ду 100/150


Устройство регулятора УРРД®

1 – корпус, 2 – седло, 3 – плунжер, 4 – шток, 5 – сальниковый узел, 6 – привод гидравлический мембранный, 7 – настроечная пружина, 8 – винт или гайки настройки давления

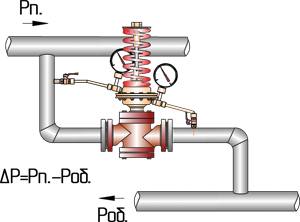

Схема подключения УРРД® НЗ для регулирования давления «до себя»


Схема подключения УРРД® НО для регулирования давления «после себя»


Схема подключения УРРД® НЗ для поддержания перепада давлений «до себя»


Схема подключения УРРД® НO для поддержания перепада давлений «после себя»


Рп – давление в подающем трубопроводе

Роб – давление потока среды в обратном трубопроводе
